LWL光纖信號變送器/解碼器

1. 帶有光纖輸出的增量編碼器

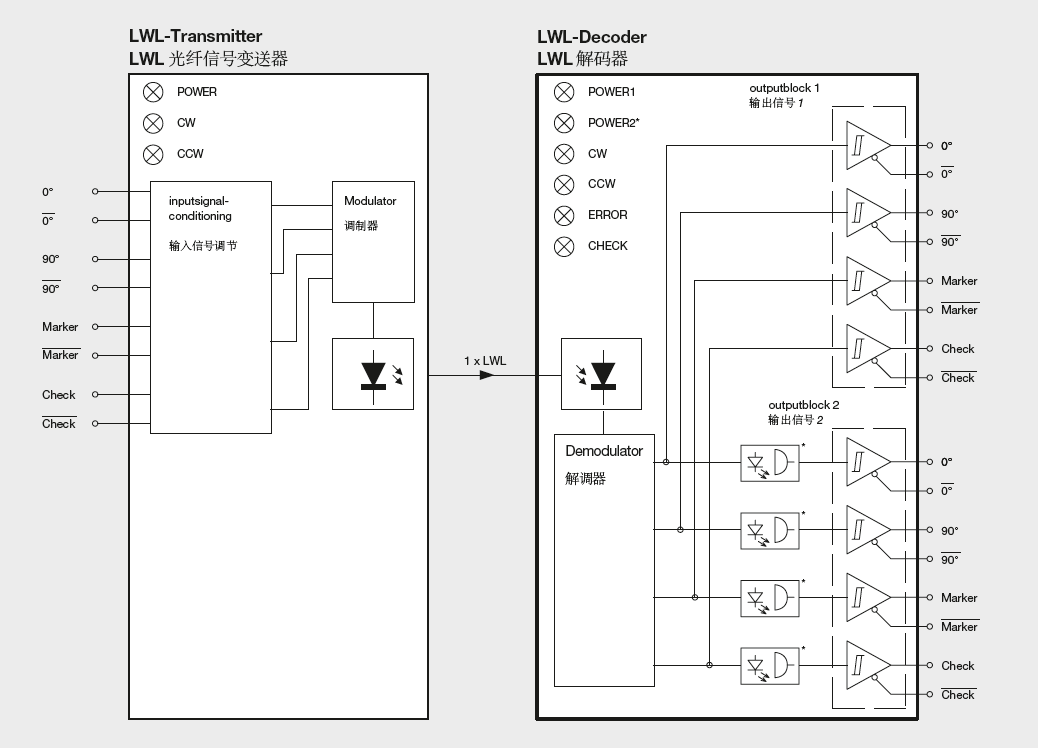

1.1 使用光纖 (LWL) 的信號變送器

作為替代傳統的銅電纜的信號傳輸，來自增量編碼器的信號也可以
通過光纜傳輸。0°, 90°,標記脈沖和LED CHECK 信號可以并行輸出,
并在變送器中被編碼，然后通過一根光纜把它們傳輸?shù)娇刂乒裰械慕獯a器。

解碼器把編碼的信號連同互補的反相信號一起轉換成標準的電信號。

1.2 光纖傳輸?shù)膬?yōu)點
• 長電纜的高傳輸容量
• 抗EMC 電磁干擾
• 高可靠性傳輸
• 通過單根光纖電纜傳輸?shù)牡碗娎|成本
• 電氣隔離（編碼器-解碼器）
• 帶兩個輸出端子的LWL解碼器
• 電氣隔離輸出（選項）

2. 光纖變送器LWL-T

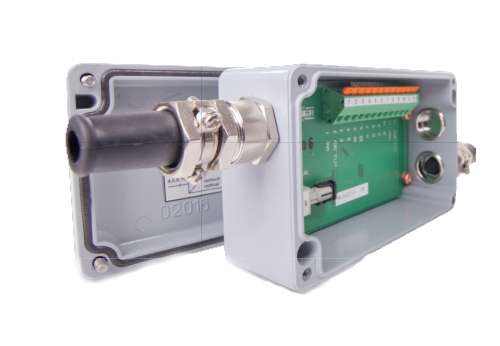

可以在露天使用的 LWL-T 光纖變送器
LWL變送器安裝在鑄鋁外殼中，提供IP66防護等級。?來自編碼器的
電信號可以連接到彈簧端子排。?
電纜的密封是通過2個電纜密封套M20 x 1.5實現的，電纜直徑為
?7,5 – 9 mm和9 – 11 mm。
用于電纜9 – 11 mm的電纜密封接頭可更換為7,5 – 9 mm。

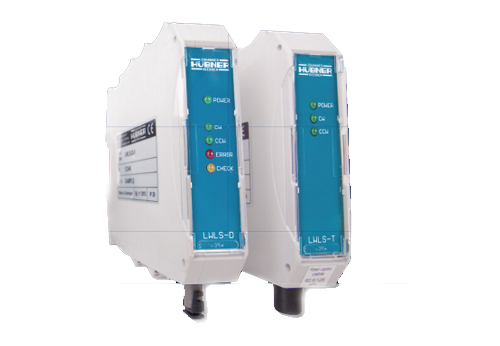

3. 光纖變送器?LWLS-T

光纖變送器被用于把編碼器的電信號轉換成光纖信號。編碼器的
信號0°, 90°,標記脈沖和LED CHECK 被編碼,通過一根光纜傳輸,
傳輸距離最遠可達到1000米。信號轉換的時間為2 µs
（從變送器輸入到解碼器輸出的測量）輸入可設定為HTL或者TTL，
只能在工廠設定。

用于電氣柜安裝的LWLS-T
模塊尺寸為23 mm x 120 mm x 115 mm (寬 x 高 x 厚),
可以卡入EN 50022的標準導軌上。
保護等級 是IP20
編碼器的電信號被連接到端子排
LWL解碼器用ST接頭連接
前面板的LED燈顯示工作狀態。
電源電壓
順時針?lè)较?br /> 逆時針?lè)较?/span>

4. 光纖解碼器?LWLS-D/ LWLS-Di
LWL解碼器可以轉換從增量編碼器接收的光纖信號。
在光電轉換之后，數據被解碼并傳送到兩個電氣隔離
的輸出系統。
使用版本LWLS-Di,使用各自電源電壓的第一個和二個
輸出系統是電氣隔離的，兩個輸出系統可以分別設置
為HTL或TTL 信號。設置只能在工廠進行。
光纖電纜通過ST插頭連接。
